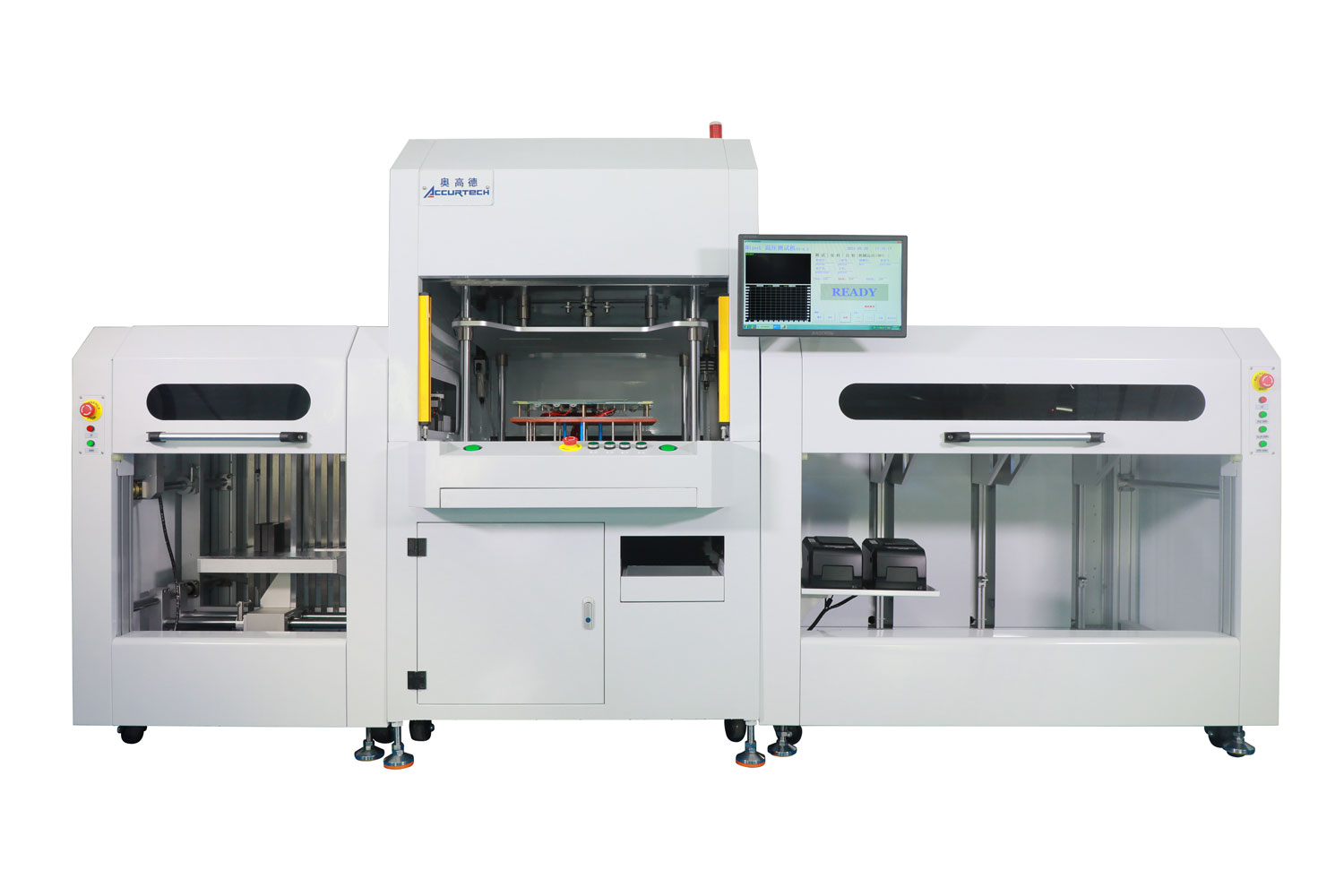

H6全自動高壓測試機
隨著工業PCB的功能性要求提升，高壓下的絕緣缺陷已經成為必須檢出的問題。而超高壓測試對線路板的絕緣性的檢測能力比一般的通用測試機更優勝。我們?yōu)闄z測PCB絕緣性專門設計了H6全自動夾具式高壓測試機，適用于電源板、通訊板以及服務器板等。
特點
| 超高電壓測試、高壓與OS同時測試 ?直流50V~6000V、交流50V~5000V可選電壓測試，可以根據PCB板的類型及絕緣要求選擇不同的參數進行測試。 ?直流50V~1000V條件下，應用超過5000測試點，OS測試與高壓測試可一次性測完，不需要分開測試2次，極大提高測試效率，提高產能。? |
 |

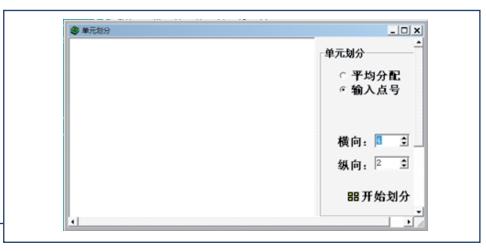

| 可分多單元同時測試 ?測試點數高達5000點（可擴展），可全網絡進行高壓測試，全面檢出微短問題，保證品質。 ?可分多個單元測試，測試缺陷會直觀顯示在具體單元上。 ?可以以不同測試參數同時測試多條網絡。? |
 |

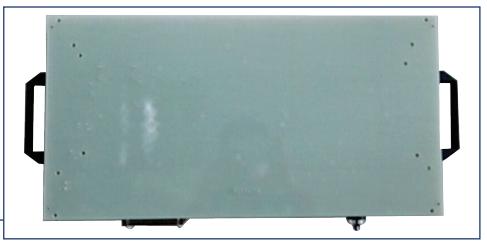

| 采用高壓夾具測試 ?夾具上每條網絡設2個針，配合機器完善的自檢功能，測前能檢測夾具探針與PCB接觸是否良好，防止接觸不良導致漏測。使用高壓夾具，產能遠超高壓測試儀測試，實現真正批量生產。 ?同時更換夾具非常便捷，提高實際產能。 |
 |

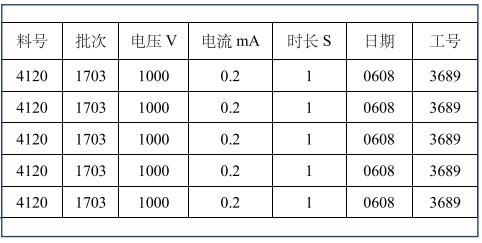

可靠的追溯功能 ?可根據客戶通訊協議，對接MES系統，完成智能制造，機器能自動輸出包含每片板測試電壓、漏電流、測試時長等參數的電子表格，可追溯。 |
 |
| 大尺寸、大載重板自動測試 ?奧高德H6采用手臂式自動傳輸系統，最大自動測板尺寸800mmx650mm,最大單片板載重8kg,滿足大尺寸、大載重的通訊板、電源板、服務器板的自動批量高壓測試需求。?高度自動化能大幅度減少操作員數量，為測試部門節省人工成本。 |
|
H6全自動高壓測試主要參數
測試電壓 |
1.AC5000V,DC6000V超高壓測試 2.DC1000V用于全網絡測試? |
測試方法 |

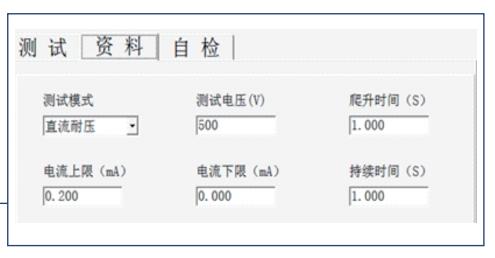

高效率高壓測試治具測試，不同網絡之間可設置用不同的高壓及升壓、持續時間測試。 |
自檢方式 |
系統具備完備的自檢功能，保證測試準確性，測板前進行治具接觸性檢査，防止治具探針接觸不良導致的絕緣漏測。 |
測試點數 |
配置1：AC5000VDC6000V:512點（可擴展） 配置2：DC1000V:5000點（可擴展） |
| 信息化對接 | 可對接MES系統，每片測試的測試電壓，漏電流，測試時長保存為電子表格文件 |
| 自動化方式 |
手臂式自動輸送系統，適用于不規則板 |
參數與規格
| 機器尺寸（Dimension） | L4450xW1480xH1950(mm) |
| 機器重量（Weight） | 約2000kg |
| 測試點密度(Test Point Density) | 高壓專用治具 |
| 種針方式(Seed Needle Method) | 1條網絡2個測點，測高壓前先測導通 |
| 測試電壓(Test Voltage) | AC:最大5000V DC:最大6000V |
| 電弧測試(ARC) | 2.5mA~20mA |
| 測試電流(Test Current) | AC:最大20mA DC:最大10mA |
| 測板尺寸(Test Board Size) | 標準:400mmx340mm 最大:800mmx650mm(可按尺寸定制) |
| 測板厚度(Thickness of PCB) | 0.3mm~10mm |
| 升壓時間(Voltage Up Time) | 0.1s~1000s,任意可調 |
| 測試時間(Test Time) | 0.1s~1000s,任意可調 |
| 電源供應(Power Supply) | 2KW,AC220V |
| 氣源供應(Air Supply) | 0.6Mpa~0.8Mpa |
| 工作溫度(Temperature) | 20°C~26°C |
| 工作濕度(Humidity) | 50%~65% |
| 測試治具(Fixture) | 高壓測試治具 |
| 測試資料(Net List) | ACCURTECH (*.hpt) |
